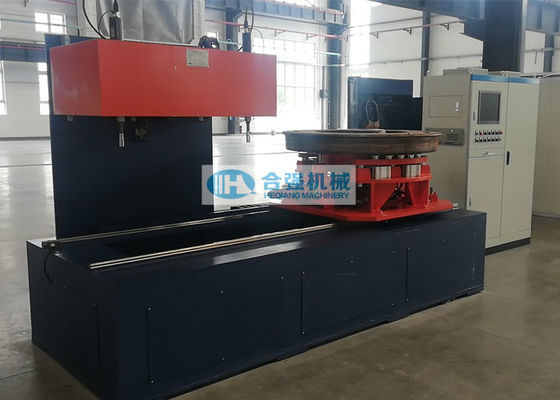

perno automático del ferrocarril del esfuerzo de torsión 135Nm que aprieta la máquina

Máquina de ajuste automática con el esfuerzo de torsión 135Nm, equipo de rueda del freno del perno ferroviario del disco de taller ferroviario


Alcance de uso:
Este perno del disco del freno de rueda que aprieta la máquina se utiliza principalmente para la operación de ajuste de los pernos de la conexión para las ruedas locomotoras ferroviarias y el disco del freno. El sistema de control puede tiempo real supervisar la operación y registrar, ahorrar y exportar los datos de ajuste (esfuerzo de torsión y ángulo) y el ajuste de la curva.


Parámetros técnicos:

(el *The detalla parámetros se puede ajustar según los requisitos reales del cliente.)

Características principales:

• La máquina de ajuste se compone principalmente de cuerpo de máquina, de ejes de ajuste dobles, de la tabla de colocación rotatoria, del cepo del tornillo, del dispositivo de colocación inicial y del sistema de control eclectrial etc.
• Ajuste de proceso: primero la elevación el disco premontado del freno de rueda sobre la tabla de colocación rotatoria, la tabla de colocación rotatoria colocará y ampliará y fijará automáticamente el diámetro interior de rueda, después el enchufe del dispositivo inicial de la posición se opondrá a la superficie de disco del freno, el disco del freno girará lentamente con la tabla de colocación rotatoria, el enchufe del dispositivo de colocación inicial será insertado en el agujero de perno bajo fuerza, en este tiempo, la tabla rotatoria parará el girar y se termina el disco del freno de rueda la colocación inicial. Después de eso, la tabla de colocación así como la tabla más baja gira a la parte inferior del eje de ajuste, y los pernos a ambos lados de la plataforma se afianzan con abrazadera antes del dispositivo de ajuste se comienzan, los pernos en el agujero de perno primero serán empalmados. Después de que se levante el dispositivo de ajuste, el dispositivo de ajuste del eje baja y comienza a apretar los pernos de tornillos. Después de un par de pernos se atornillan, la tabla rotatoria gira para ir para el ajuste de los pares siguientes de pernos según la secuencia preprogramada hasta que se aprieten todos los pernos. Después de que se aprieten los pernos, la tabla rotaty vuelve a la posición original, y el disco apretado del freno de rueda se levanta para terminar el trabajo de ajuste de un perno del disco del freno de rueda.
• Ajuste automático: después de que la información del objeto sea entrada, el sistema de control automático llamó el programa y al juez de ajuste relavent si el objeto real está hecho juego con el programa llamado.
• Durante la operación de ajuste, el sistema de control puede tiempo real supervisar la operación y registrar, ahorrar y exportar los datos de ajuste (esfuerzo de torsión y ángulo) y el ajuste de la curva.
• El eje de ajuste tiene funciones delanteras y reversas de la rotación. La dirección de la rotación puede ser cambiada editting el rogram de ajuste.
• El sistema de control puede juzgar automáticamente si el ajuste está calificado y dará la alarma en caso de apretar fracaso.
• Solamente un operador requerido terminar los procedimientos de ajuste enteros.
• PLC de Siemens y ordenador industrial de AdvanTech para controlar y para supervisar la operación.


Documentos técnicos:
Los documentos técnicos siguientes serán suministrados junto con la máquina de la prensa del engranaje de la rueda cuando entrega en copia dura y copia suave en lengua inglesa (proporcione la E-copia al comprador antes de entrega):

• Manual del funcionamiento y de la instrucción del mantenimiento;
• Dibujo general del arreglo, diagrama de la esquema eléctrica;
• Dibujo de fundación;
• Lista de piezas de repuesto, lista de la herramienta especial;
• Certificado del producto/certificado de aceptación de fábrica, etc
