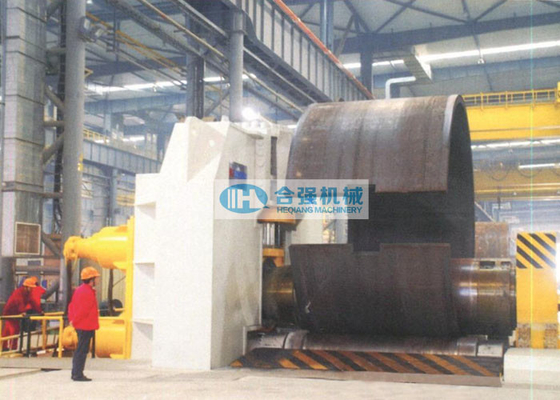

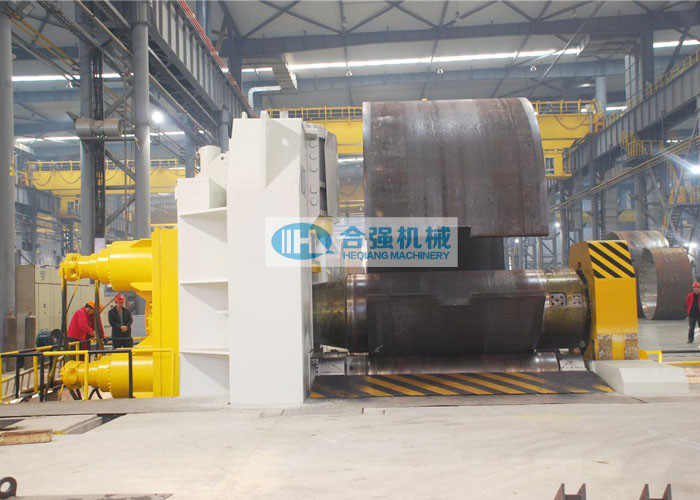

dobladora de la placa hidráulica gruesa de la placa de 80m m, dobladora de tres rollos
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre de producto: | dobladora de la placa | Uso: | Doblez de la placa de la hoja de metal |
|---|---|---|---|
| Uso: | Energía eólica y construcción naval etc | grueso de la placa: | máximo de 80m m |
| Anchura de la placa: | máximo de 3200m m | Fuerza de producción de la placa: | 245MPa |
| Qty del rollo del trabajo: | 3PCS | Diámetro rodante mínimo: | 2500m m (undr a carga plena) |
| Resaltar: | dobladora de la placa hidráulica de 80m m,Dobladora de la placa hidráulica del OEM,2500m m tres ruedan la dobladora |
||
la dobladora NC de la placa 3 de 80m m de la placa gruesa del rodillo controló la impulsión hidráulica completa
Parámetros técnicos principales:
| Tipo de la máquina | Nivel abajo de la dobladora de la placa de los rollos del tipo tres |
| Modelo no. | HQW11S-80x3200 |
| Qty del rollo del trabajo | 3 PC (un rollo superior, dos bobinas más inferiores) |
| Diámetro del rollo superior | 810 milímetros (Material del rollo: forja 42CrMo) |
| Diámetro de una bobina más inferior | 680 milímetros (Material del rollo: forja 42CrMo) |
| Downforce del rollo superior | 1050 toneladas |
| Distancia de centro de dos bobinas más inferiores | 750~1250 milímetros |
| Exactitud de la sincronización del rollo superior | ±0.2 milímetro |
| Grueso rodante de la placa máxima | 80 milímetros |
| Grueso de pre-doblez máximo | 70 milímetros |
| Anchura máxima de la placa | 3200 milímetros |
| Límite de la producción de la placa | MPa 245 |
| Diámetro rodante mínimo | 2500milímetros(debajodea carga plena) |
| Longitud del borde recto residual | 2 veces del grueso de la placa |
| Velocidad rodante de la placa | approx.4 m/min |
| Presión máxima del sistema hydráulico | MPa 25 |
| Velocidad rodante de la placa | approx.4 m/min |
| Ayuda superior | Puede apoyar la cáscara con Φ máximo5mypesos25toneladas |
| El lado apoya | Puede apoyar la cáscara con Φ máximo5mypesos25toneladas |
los parámetros del *Above son indicativos y se pueden modificar según los requisitos reales de los clientes.)
Características de la máquina:
- Es un nivel controlado del NC abajo del tipo 3 prensa de batir de la placa del rodillo, impulsión completamente hidráulica.
- Puede doblar la hoja de metal en cilíndrico, arco y cáscaras cónicas, y puede resolver las operaciones del pre-doblez, balanceo redondo, del círculo de la corrección, el arrollar y otro del proceso al mismo tiempo.
- El rollo superior y dos bobinas más inferiores son todo rollos de la impulsión principal. El rollo superior puede moverse hacia arriba y hacia abajo y las bobinas más inferiores pueden moverse horizontalmente.
- Alimentación de una sola vez para terminar el trabajo de pre-doblez y de doblez de la placa.
- La máquina está de diseño razonable, adopta tecnología avanzada y madura. Las funciones de cada parte cumplir los requisitos de uso y tener bastante margen. La estructura es simple y compacta, y la disposición de cada parte funcional e instalaciones auxiliares es razonable.
- La nivelación y el movimiento de las bobinas superiores y más inferiores, del reset del estante principal invertido y del ajuste automático son alcanzados por control numérico.
- La dobladora se equipa de un dispositivo simple y confiable de la alineación. (Es también aplicable para la laminación en caliente.)
- La máquina tiene funciones de autoretención y del dispositivo de seguridad perfectas de la protección, y tiene dispositivo de protección automático del poder-apagado para asegurar la seguridad de operadores y del equipo.
- El sistema operativo de la prensa de batir tiene bastante aviso de la operación, exhibición de alarma y exhibición de la razón de la falta, de modo que el operador pueda quitar rápidamente la falta.
- Todos los motores, componentes eléctricos, transportes, pompas hydráulicas, componentes hydráulicos y otras piezas y componentes comprados son productos de alta calidad de los productos famosos internacionales o nacionales de la marca.
- Todos los rollos del trabajo adoptan los rodamientos de rodillos autoalineador.
- Todos los rollos del trabajo son forjas de acero del rollo, realizaron el tratamiento de amortiguamiento y de temple total. La dureza es HQ260~300.
- El marco y los chasis de la máquina son componente soldado con autógena de acero de la estructura de Q235B, con suficientes fuerza y rigidez. El marco de la máquina es tratamiento de recocido realizado del alivio de la tensión después de soldar con autógena.
- PLC de SIEMENS, AdvanTech IPC
