Célula automática del montaje de Wheelset para el mantenimiento de Wheelset de la UEM y del metro

Célula automática del montaje de Wheelset para el mantenimiento de Wheelset de la UEM y del metro

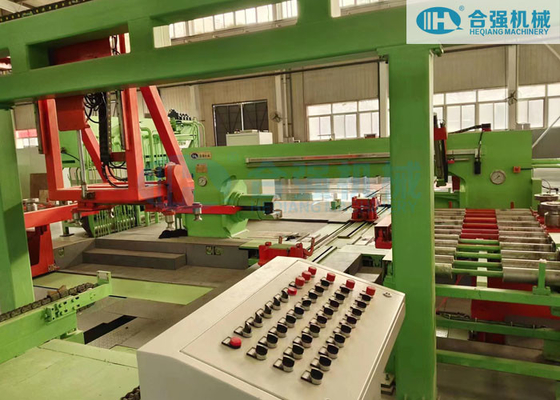

Planta de fabricación de célula de la asamblea de Wheelset

Alcance de uso:
Esta célula del montaje de Wheelset es principalmente aplicable para el montaje automático de la UEM y de los wheelsets del metro con la caja de cambios, también para el montaje de las ruedas y de los discos del freno para los vehículos de pasajeros. Uno que coloca para proceder el montaje de ambas ruedas y discos del freno.

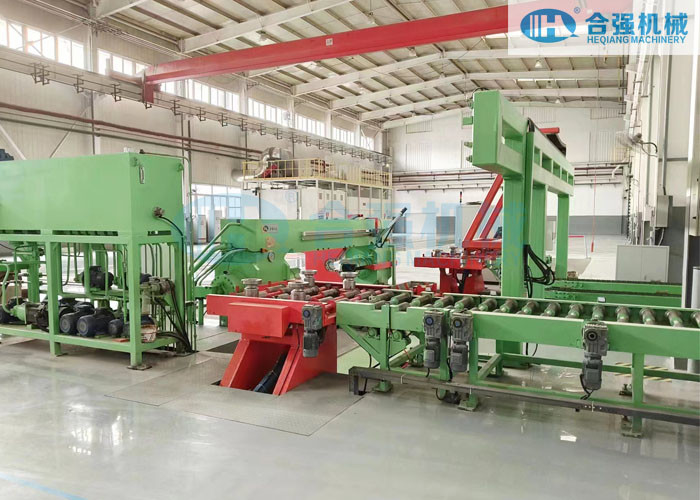

La célula de la asamblea de Wheelset consiste en principalmente:

• 1 sistema de la prensa del wheelset con los cilindros dobles
• 1 sistema de la línea del transportador de la rueda (disco del freno)
• 1 sistema de la línea del transportador del árbol
• 1 sistema del manipulante para escoger las ruedas y los discos del freno.
• 1 sistema de la máquina el pverturning y del pre-montaje de la rueda
• 1 sistema de la carretilla de transferencia del wheelset para transferir el wheelset de la máquina de la pre-asamblea a la prensa del wheelset
• 1 sistema de la carretilla de transferencia del wheelset para transferir el wheelset hacia fuera de la prensa de la rueda.


Parámetros técnicos de la prensa de Wheelset:

(*Remarks: Los parámetros antedichos son indicativos, y se pueden modificar según los requisitos de cliente. El cliente proporcionará los dibujos detallados del wheelset para el trabajo del diseño después del contrato concedido.)

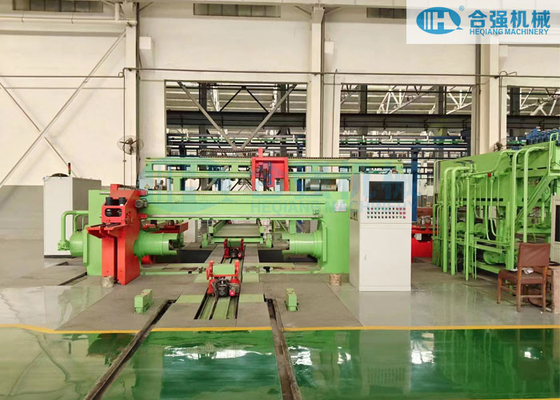

Características del funcionamiento de la prensa del soporte de la rueda:

• Automáticamente soporte las 2 ruedas en el mismo árbol simultanously sin el torneado del árbol y en una secuencia primero la rueda en un lado del árbol entonces la rueda en el otro lado
• Control automático la tolerancia interna de la posición de la distancia y de la rueda.
• PLC de Siemens S7-300 y ordenador industrial de AdvanTech para controlar y para alcanzar la operación de presión completamente automática.
• El modo automático y manual está disponible.
• La prensa del wheelset puede seguir y controlar el proceso entero, detecte la condición acuciante del
  el wheelset, y lo analiza y procesa a través del ordenador industrial. Puede exportar la presión contra curva de la dislocación y otros resultados sobre la pantalla y la impresora.
• La unidad de medida detectará y recogerá los datos relevantes y los exhibirá automáticamente en la pantalla.
• Grabación automática de montar la curva
• Estructura total del marco del pórtico, con rigidez de alta resistencia, buena y menos deformación.
• Columna resistente movible.
• El presionar doble del cilindro del espolón.
• Espolón cilíndrico patentado invención única para el montaje de la rueda, con alta exactitud acuciante.
• Mecanismos de centro patentados especiales para la colocación de centro del agujero.
• Diseño estándar de la invasión o del paso.


Descripción de Hubei Heqiang:
La maquinaria de Hubei Heqiang es el fabricante No.1 de máquinas de la prensa del sistema de rueda en China. Ofrece el sistema de rueda más avanzado que presiona el equipo disponible en el ferrocarril y la otra industria relevante. Las prensas del wheelset se utilizan para montar y para desmontar todos los elementos en el árbol (discos de rueda, discos del freno, engranajes y transportes). Con la versión sola y doble del cilindro disponible para las toneladas de la gama de la opción y de la capacidad de 200 a 800. Nuestra gama extensa de máquinas puede satisfacer todos los requisitos de cliente en mantenimiento y aplicaciones de producción totales.

Nuestra prensa doble completamente automática del wheelset del cyliner es la máquina más avanzada de la prensa de la rueda disponible en el mercado hoy. Disponible en la capacidad que se extiende de 200 a 500 toneladas. Esta máquina ofrece un cilindro exacto colocado en cada lado de la máquina junto con nuestro sistema de medición avanzado que utilice un sistema servo de alta tecnología y una serie de aparatos de medición para colocar cada componente del rueda-sistema con la alta precisión. Todos los útiles se especializan y se intercambian fácilmente para acomodar con seguridad una gran variedad de componentes y de configuraciones del sistema de rueda. Un dispositivo de la rotación es opcional ser suministrado la máquina para realizar la rueda continuamente, el agotamiento axial y medidas radiales del agotamiento después de que se haya terminado el proceso de montaje.
