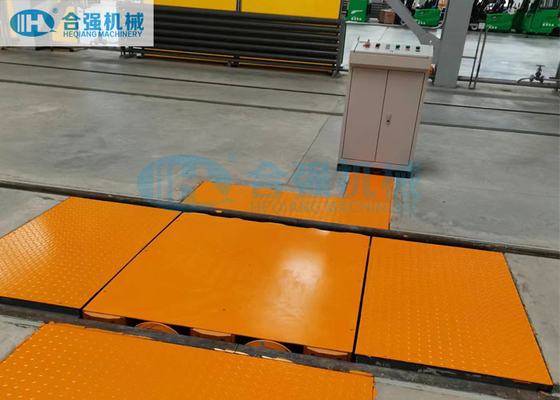

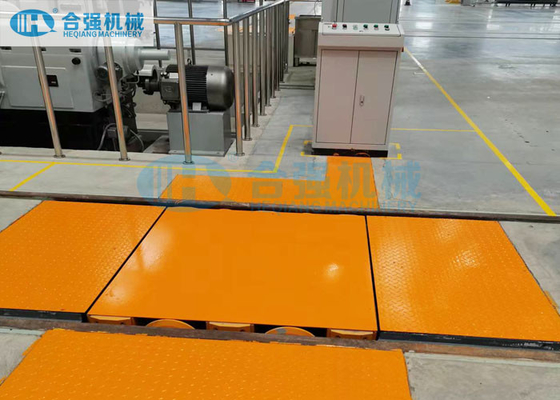

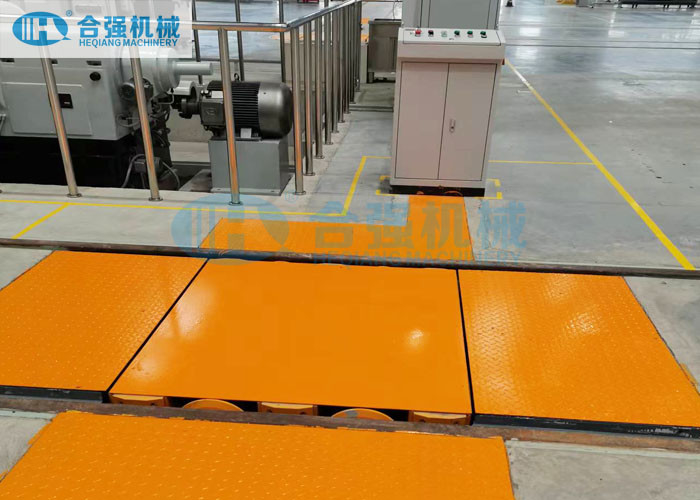

Placa giratoria de Wheelset para la elevación y la rotación de Wheelset

Levantador y rotor del sistema de rueda de la placa giratoria de Wheelset

Placa giratoria de Wheelset, levantador y rotor, equipo de Wheelset de taller ferroviario

Uso del producto:
La placa giratoria ferroviaria se utiliza para la transferencia de los wheelsets en las pistas que cruzan. operación de la rotación y de la elevación después del wheelset desmontado del carretón. Puede cumplir los requisitos de la inspección manual, del pulido, de la medida, de la detección del defecto y de otras operaciones.

Parámetros técnicos:

1) Tamaño de la placa giratoria: 2000x1200 milímetro (L*W)

2) Movimiento de elevación: 150 milímetros

3) Capacidad de carga: 3 toneladas

4) Indicador de pista: 1435 milímetros

5) Velocidad de torneado: Max.2 RPM

6) De control de operaciones: control eléctrico en la consola.

(los parámetros del *Above son indicativos y se pueden modificar según el requisito de cliente.)

Características principales:

1) La placa giratoria ferroviaria se utiliza para la transferencia de los wheelsets en las pistas que cruzan.

2) La placa giratoria se diseña con una altura de elevación máxima 150 milímetros.

3) La operación se controla en la consola de control.

4) Controle manualmente los botones para dar vuelta a la placa giratoria y para pararla a cualquier ángulo requerido.

5) La placa giratoria se puede dar vuelta en a la derecha o al revés a la derecha.

6) La placa giratoria consiste en principalmente el levantar del mecanismo, mecanismo de torneado, sistema de control eléctrico y placa antirresbaladiza del zueco, etc.

7) La placa giratoria es estructura de acero total. Aplica tecnología finita del elemento para analizar la deformación de la estructura bajo diversas condiciones de la tensión, y optimiza el diseño para hacer la estructura total de la placa giratoria razonable, segura y confiable con buena rigidez.

Servicio de la garantía y de la Después-venta:

1) La garantía dura por 1 (un) año a partir de la fecha de la prueba de aceptación del sitio de la máquina.

2) Durante la garantía, el fabricante será responsable del daño debido a los defectos en diseño y la fabricación.

3) Después del período de garantía, el fabricante proveerá de una amplia gama de soporte técnico y de recambios precios razonables.

Documentos técnicos:
Los documentos técnicos siguientes serán suministrados junto con la placa giratoria cuando entrega en 3 imprimir-copias y 1 E-copia en lengua inglesa:

1) Manual del funcionamiento y de la instrucción del mantenimiento

2) Dibujo general del arreglo, dibujo de fundación

3) Diagrama de la esquema eléctrica

4) Elevación del recambio y de la herramienta especial

5) Certificado del producto
