Máquina de ajuste a presión de rodamientos de cajas de engranajes ferroviarias tipo HQ58
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Máquina de ajuste de prensa de engranaje grande | Función: | Alojamiento de engranaje de toros Fije de prensa |
|---|---|---|---|
| Solicitud: | Depósitos ferroviarios | Estructura de máquinas: | Tipo vertical |
| Fuerza apremiante: | 630knet | movimiento del cilindro: | 500 mm |
| Longitud aplicable del árbol: | 2100-2500m m | Capacidad de alimentación instalada: | Aproximadamente 20 kw |
| Resaltar: | Máquina de ajuste a presión de rodamientos de cajas de engranajes ferroviarias,Equipo de ajuste a presión de engranajes de juego de ruedas,Prensa de montaje de rodamientos tipo HQ58 |
||

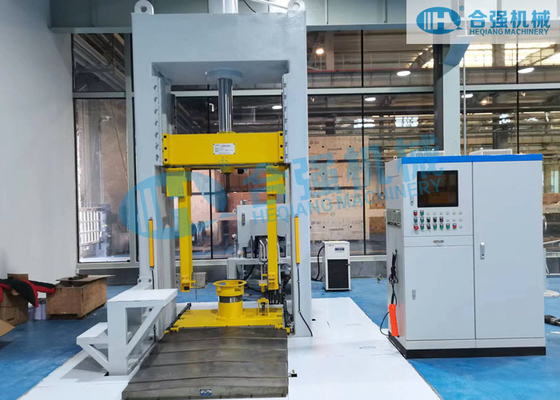

HQ58 Tipo de máquina de ajuste de prensas de rodamientos de cajas de engranajes ferroviarias
HQ58 Tipo Caja de engranajes ferroviaria Bull Gear Bearing Press-Fitting Machine, Wheelset Large Gear Assembly Press (Presión de montaje de engranajes de ruedas y engranajes grandes)
Ámbito de aplicación
Esta máquina está diseñada para el prensado de rodamientos de engranajes grandes, anillos de retención de aceite y anillos colectores de cajas de cambios integradas y divididas en grupos de ruedas motrices ferroviarias,incluidos los subterráneos y los trenes bala.
Cuenta con un marco de pórtico fuerte y estable con una mesa de trabajo móvil de carga/descarga, lo que facilita y eficiencia el funcionamiento.con capacidades de monitoreo y gestión de datos en tiempo realPuede presionar y engrasar engranajes grandes y adaptarse a diferentes modelos de engranajes.
Parámetros técnicos
| Parámetro | Valor |
|---|---|
| Presión nominal | Se aplicarán las siguientes medidas: |
| Trazado del pistón del cilindro superior | 500 mm |
| Duración del eje aplicable | 2100 a 2500 mm |
| Precisión de la carrera del pistón | ≤ 0,10 mm |
| Velocidad de presión | Se aplicará una presión de 1 mm/s. |
| Velocidad de aproximación y de retorno de la varilla del pistón | Se aplicarán las siguientes medidas: |
| Precisión de posicionamiento después del ajuste de la prensa | ± 0,01 mm |
| Capacidad de carga de la mesa de trabajo móvil | 2 toneladas |
| Trazado de la mesa de trabajo | de una longitud igual o superior a 1000 mm |
| Presión máxima de trabajo del sistema hidráulico | 20 MPa |
| Dimensión del cuerpo de la máquina (LxWxH) | Aproximadamente 2400x2300x4600 mm |
| Fuente de alimentación principal | AC 380V/50Hz, de 3 fases y 5 cables |
| Capacidad de potencia instalada | Aproximadamente 20 kW |
* Observaciones: Los parámetros anteriores son indicativos y pueden modificarse según las necesidades del cliente.

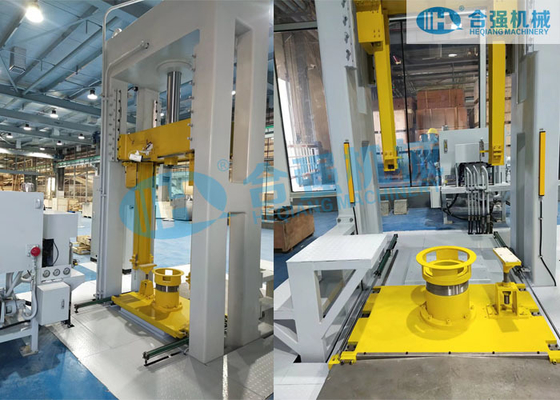

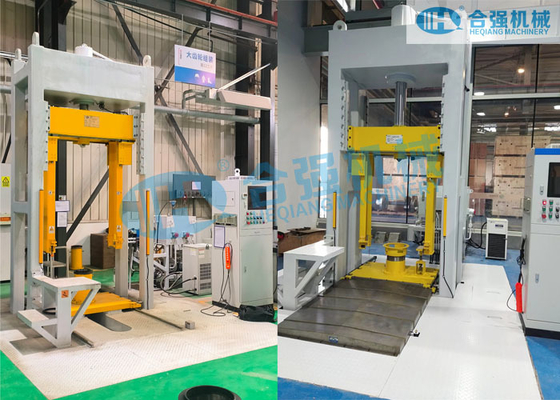

Estructura de la máquina
- La máquina es una prensa de tipo vertical y se instalará en un pozo de fundación.
- La prensa se compone principalmente de un banco de máquinas, un sistema hidráulico y un sistema de control eléctrico.dispositivos móviles de columna y centro.
- El lecho de la máquina es toda la estructura de soldadura de acero y se lleva a cabo un tratamiento de recocido de alivio de tensión.
- Con el PLC de Siemens y el PC industrial AdvanTech para controlar la operación de prensado.
- La máquina está equipada con modos de control automático por ordenador y manual, con funciones de entrada y salida de varios datos relacionados y monitoreo en tiempo real.
- La fuerza de presión es seleccionable según los diferentes tipos de eje.
- Sólo se sustituirán los dispositivos centrales y el bloque de deflexión de los diferentes tipos de ejes y engranajes de toros.
Garantía y servicio postventa
La garantía dura 12 o 18 meses a partir de la fecha de la prueba de aceptación en el sitio..Después del período de garantía, el fabricante proporcionará apoyo técnico gratuito en línea y piezas de repuesto a precios razonables.
