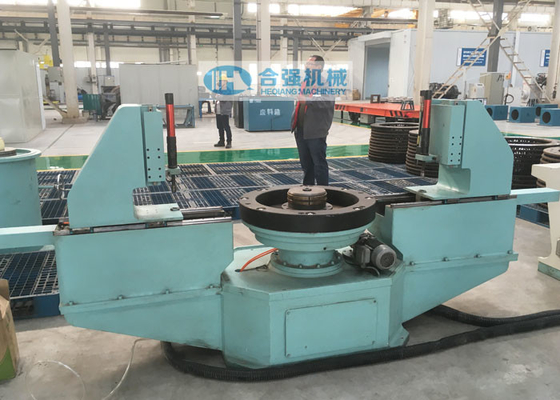

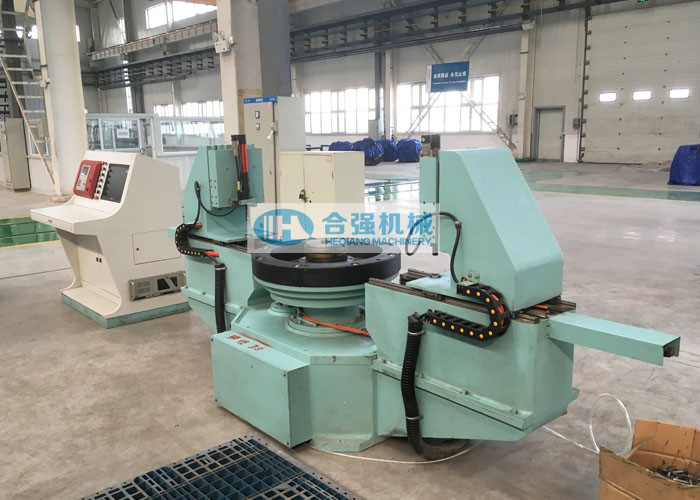

Máquina de la asamblea del perno del disco del freno de rueda

Wheel Brake Disc Bolt Assembly Machine
Wheel Brake Disc Bolt Assembly Machine Wheel Brake Disc Bolt Assembly Machine Wheel Brake Disc Bolt Assembly Machine

Ampliación de imagen :  Máquina de la asamblea del perno del disco del freno de rueda Mejor precio

Datos del producto:
Lugar de origen: Hubei, China
Nombre de la marca: Heqiang Machinery
Certificación: ISO9001
Número de modelo: HQ60
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistema
Precio: negotiable
Detalles de empaquetado: Paquete estándar de la exportación
Tiempo de entrega: 120 días después de la finalización del anticipo y del diseño
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 80 sistemas por año
Descripción detallada del producto
Nombre de producto: Máquina de la asamblea del disco del freno de rueda Uso: Depósito ferroviario, empresas etc. del material rodante.
Uso: Monte el disco de la rueda y del freno Esfuerzo de torsión de la llave: 10~150Nm
Cantidad de la llave: 2 PC Cantidad del perno: 18 PC
Garantía: Un año servicio de la Después-venta: Ingenieros disponibles mantener la maquinaria en ultramar
Resaltar:

equipo de taller ferroviario 200W

,

Máquina de la asamblea del perno del disco del freno de rueda

,

máquina del montaje del perno del disco del freno de rueda 150Nm

Equipo de taller ferroviario para la asamblea locomotora del disco del freno



Alcance de uso:
Esta máquina del montaje del perno del disco del freno de rueda se utiliza principalmente para el trabajo de asamblea automático de los pernos de la conexión para las ruedas locomotoras ferroviarias y el disco del freno. El sistema de control puede tiempo real supervisar la operación y registrar, ahorrar y exportar asembly los datos.



Parámetros técnicos:

Gama del esfuerzo de torsión de la llave eléctrica 10~150 nanómetro
Cantidad eléctrica de la llave 2 PC
Distancia de AXIS de las dos llaves 880~900 milímetros
Exactitud de control del esfuerzo de torsión 2,5%
Exactitud de control del ángulo de los ejes de la combinación 0.05°
Cantidad de la mesa de trabajo 1 PC
Diámetro de la mesa de trabajo rotatoria 820 milímetros
Qty del punto de colocación en la mesa de trabajo rotatoria 18 PC
Capacidad de carga de la mesa de trabajo ratory Approx.2000 kilogramo
Exactitud de control de la rotación de la mesa de trabajo 0.1°
Altura de la tabla rotatoria al piso 865 milímetros
Poder del motor 200 W
Dimensión total de la máquina (LxWxH) 3800x850x1450 milímetro
Diámetro de rueda No más que 1253 milímetros
Distancia de centro del agujero de perno del disco del freno 890m m
Diámetro de diámetro interior de rueda 248~254 milímetros
Peso de la rueda No menos que 1000 kilogramos
Peso del disco del freno No menos que 200 kilogramos

(el *The detalla parámetros se puede ajustar según los requisitos reales del cliente.)

Características principales:

  • La máquina se compone principalmente del cuerpo de máquina, llave eletric, tabla rotatoria, sistema de impulsión, centrando y cerrando el dispositivo, dispositivo de colocación inicial, colocando el mecanismo, el sistema de control eclectrial y el etc.
  • Proceso de asamblea: primero la elevación la rueda premontada con el disco del freno sobre la tabla rotatoria, la tabla rotatoria colocará y ampliará y fijará automáticamente el diámetro interior de rueda, después el enchufe del dispositivo de colocación inicial se opondrá a la superficie de disco del freno, el disco del freno girará lentamente con la tabla rotatoria, el enchufe del dispositivo de colocación inicial será insertado en el agujero de perno bajo fuerza, en este tiempo, la tabla rotatoria parará el girar y se termina el disco del freno de rueda la colocación inicial. Después de eso, la tabla rotatoria así como la tabla más baja gira a la parte inferior de la llave eléctrica, y los pernos a ambos lados de la plataforma se afianzan con abrazadera antes de la llave eléctrica se comienzan, los pernos en el agujero de perno primero serán empalmados. Después de que se levante la llave eléctrica, la llave eléctrica baja y comienza a montar los pernos de tornillos. Después de un par de pernos están montados, la tabla rotatoria gira para ir para el montaje de los pares siguientes de pernos según la secuencia preprogramada hasta que todos los pernos estén montados. Después de que los pernos estén montados, la tabla rotaty vuelve a la posición original, y el disco montado del freno de rueda se levanta para terminar el trabajo de asamblea del disco de la rueda y del freno.
  • La máquina puede colocar automáticamente la rueda, ninguna necesidad gira manualmente la rueda para caber la máquina.
  • La máquina tiene la función de la colocación y de la fijación con abrazadera automáticas. Un cargamento del tiempo para terminar el montaje de todos los pernos automáticamente.
  • Solamente un operador requerido terminar el trabajo de asamblea entero.

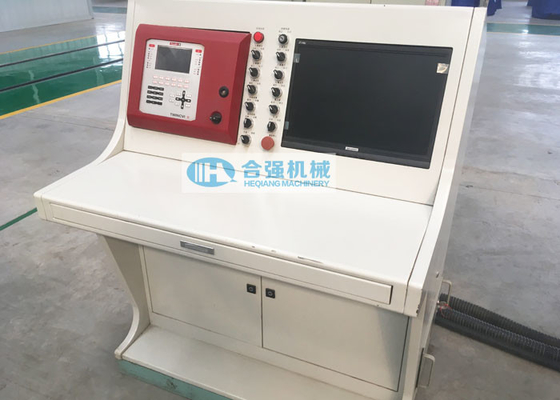

  • PLC de Siemens y ordenador industrial de AdvanTech para controlar y para supervisar la operación.
  • Los componentes del metal del equipo y de los instrumentos son a prueba de herrumbre y pintados excepto superficie que trabaja a máquina y superficie de electrochapado.


Documentos técnicos:
Los documentos técnicos siguientes serán suministrados junto con la máquina cuando entrega en copia dura y copia suave en lengua inglesa (proporcione la E-copia al comprador antes de entrega):

  • Manual del funcionamiento y de la instrucción del mantenimiento;
  • Dibujo general del arreglo, diagrama de la esquema eléctrica;
  • Dibujo de fundación;
  • Lista de piezas de repuesto, lista de la herramienta especial;
  • Certificado del producto/certificado de aceptación de fábrica, etc
