dobladora de la placa de 4m/min 120m m, prensa de batir de la placa de 4 rodillos
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre de producto: | dobladora de la placa | Uso: | Doblez de la placa de la hoja de metal |
|---|---|---|---|
| Uso: | Energía eólica y construcción naval etc | grueso de la placa: | máximo de 120m m |
| Anchura de la placa: | máximo de 3200m m | Fuerza de producción de la placa: | 345MPA |
| Qty del rodillo del trabajo: | 4pcs | Velocidad del balanceo: | 4m/min |
| Resaltar: | dobladora de la placa de 120m m,dobladora de la placa 245MPa,prensa de batir de la placa del rodillo 4m/min 4 |
||

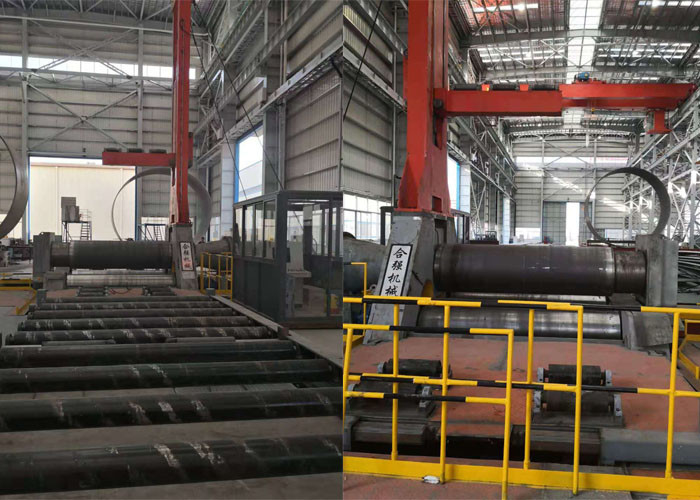

la prensa de batir NC de la placa 4 de 120m m de la placa gruesa del rodillo controló la impulsión hidráulica
Características de la máquina:
- El NC controló la dobladora de la impulsión de la placa hidráulica del cuatro-rollo.
- Con la función de doblez y que arrolla de la placa
- Con la función de pre-doblez de la placa.
- Con la ayuda superior, la ayuda lateral y la tabla de alimentación automática.
- Alimentación de una sola vez para terminar el trabajo de pre-doblez y de doblez de la placa.
- El rollo superior y la bobina más inferior son los rollos de la impulsión principal. El poder se enreda con las bobinas superiores y más inferiores a través del motor hidráulico y del reductor planetario de proporcionar el esfuerzo de torsión para el balanceo de la placa.
- Se fija la posición del rollo superior. La bobina más inferior puede moverse hacia arriba y hacia abajo, para afianzar la placa con abrazadera.
- Todos los rollos del trabajo adoptar el nuevo tipo transportes rodantes del laminador.
- Todos los rollos del trabajo se fabrican de las forjas 42CrMo con la dureza HB260~300.
- Una vez que alimenta para terminar el pre-doblez de ambos extremos de la placa y del balanceo de la cáscara cilíndrica y del arco sin la ayuda del dispositivo auxiliar. Puede también realizar ciertos formar y nivelación de la chapa, y el borde recto restante es pequeño.
- Indicador digital, control del PLC. Entrada visual, corregir, modificar y almacenar parámetros de proceso.
Parámetros técnicos principales:
| Tipo de la máquina | La dobladora NC de la placa de cuatro rollos controló la impulsión hidráulica |
| Modelo no. | HQW12-120x3200 |
| Qty del rollo del trabajo | 4pcs (un rollo superior, una bobina más inferior y rollos bilaterales) |
| Diámetro del rollo superior | 930 milímetros |
| Diámetro de una bobina más inferior | 770 milímetros |
| Diámetro de rollos laterales | 630 milímetros |
| Downforce del rollo superior | 1700 toneladas |
| Grueso rodante de la placa máxima | 120 milímetros (placa Q345) |
| Grueso de pre-doblez máximo | 80 milímetros (placa Q345) |
| Anchura máxima de la placa | 3200 milímetros (placa Q345) |
| Límite de la producción de la placa | MPa 345 |
| Diámetro rodante mínimo | 4000 milímetros (debajo de a carga plena) |
| Longitud del borde recto residual | época 2,5 del grueso de la placa |
| Velocidad rodante de la placa | approx.4 m/min |
| Poder instalado total | kilovatio approx.650 |
| Tipo de elevación del rollo lateral | Línea recta inclinada elevación |
| Modo de la impulsión del rollo superior | Motor hidráulico y reductor planetario |
| Modo de la impulsión de una bobina más inferior | Motor hidráulico y reductor planetario |
| Modo de enfriamiento de aceite hidráulico | Condición del aire de enfriamiento |
| Tabla de alimentación automática |
Tabla hidráulica del rodillo impulsor, con el dispositivo de centro. Carga máxima 45 toneladas. |

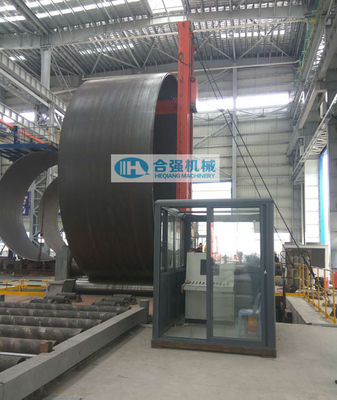

| Ayuda superior | Puede apoyar la cáscara del cilindro en Φ4~8m dentro del peso 45 toneladas. |
| El lado apoya | Cada ayuda en la alimentación y la descarga del lado |
los parámetros del *Above son indicativos y se pueden modificar según los requisitos reales de los clientes.)
