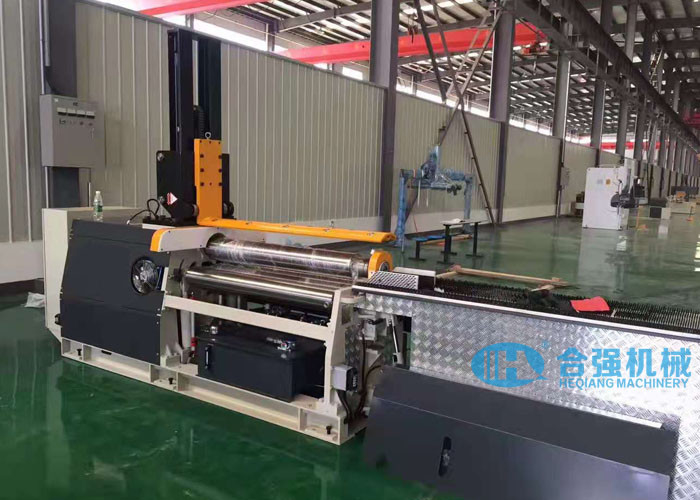

PLC de aluminio 20MPa de 4m/Min Sheet Bending Roller Machine Siemens
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre de producto: | Dobladora de la placa | Uso: | Doblez de aluminio |
|---|---|---|---|
| Grueso de la placa: | 15 milímetros máximos | Anchura de la placa: | 2000 milímetros máximo |
| Qty del rollo del trabajo: | 4 PC | Material del rollo del trabajo: | forja 42CrMo |
| Función: | Pre-doblez, doblando y el arrollar | Sistema de la operación: | PLC y pantalla táctil |
| Resaltar: | 4m/ Min Sheet Bending Roller Machine,Máquina de doblez del rodillo de la hoja del PLC,prensa de batir de doblez de la placa 20MPa |
||
dobladora de la placa de aluminio 4-Rolls con el PLC superior de Siemens de la ayuda
Parámetros técnicos:
| Tipo de la máquina | dobladora de la placa 4-rolls |
| Modelo no. | HQW12-15x2000 |
| Qty del rollo del trabajo | 4 PC |
| Grueso máximo de la placa | 15 milímetros |
| Grueso prebending de la placa máxima | 15 milímetros |
| Anchura máxima de la placa | 2000 milímetros |
| Diámetro del rollo superior | 220 milímetros (1pc) |
| Diámetro de una bobina más inferior | 200 milímetros (1pc) |
| Diámetro de rollos laterales | 160 milímetros (2pcs) |
| Material de los rollos del trabajo | pedazo de la forja 42CrMo |
| Límite de la producción de la placa | MPa 245 |
| Diámetro rodante | 1600~4000milímetros |
| Longitud del borde recto residual | 1,5 veces del grueso de la placa |
| Velocidad rodante de la placa | Minuto de Approx.4m/ |
| Presión máxima del sistema hydráulico | 20MPa |
| Modo de la impulsión de los rollos del trabajo | Motor hidráulico + reductor del engranaje planetario |
| Elevación de los rollos del trabajo | Elevación hidráulica |
los parámetros del *Above son indicativos y se pueden modificar según los requisitos reales de los clientes.)
Características de la máquina:
- La prensa de batir de doblez de la placa de 4 rollos tiene las funciones del pre-doblez y el redondeo de ella se compone principalmente de chasis, volcando el marco de lado, el marco de lado fijo, 4 rollos del trabajo, dispositivo de conducción, dispositivo de elevación de rollos más bajos y laterales, volcando el dispositivo, el dispositivo de la balanza del rollo superior, el sistema hydráulico, el sistema de control eléctrico, la ayuda superior y el etc.
- Los rodillos superiores y más bajos son rodillos impulsores. A través del motor hidráulico, el reductor planetario que enreda con los rodillos superiores y más bajos, el poder proporcionará los esfuerzos de torsión para el doblez de la placa.
- El rodillo más bajo puede moverse verticalmente para afianzar la placa con abrazadera. Los rodillos laterales se proporcionan a ambos lados del rodillo más bajo. Puede ser conducido por los cilindros hidráulicos para el movimiento de elevación diagonal.
- Los cuatro rodillos adoptan los rodamientos de rodillos esféricos. La ventaja de esta máquina es que puede terminar la pre-deformación de los extremos de la placa y rodar las formas cilíndricas y del arco al mismo tiempo sin la ayuda de dispositivos auxiliares. Puede también realizar cierto trabajo que forma y de nivelación sobre la hoja de metal con los pequeños bordes rectos restantes.
- La elevación de los rodillos más bajos y laterales es conducida por los cilindros hidráulicos. Elevación rápida bajo no-carga mientras que elevación lenta bajo carga.
- La máquina se proporciona medidas para evitar que la placa de acero se deslice. Cada motor se equipa de un freno inmediato, de modo que el rodillo pueda parar el girar exactamente durante el doblez, asegurar la colocación exacta del extremo de la placa, y evitar que la placa se deslice de la máquina, y minimiza los bordes rectos restantes.

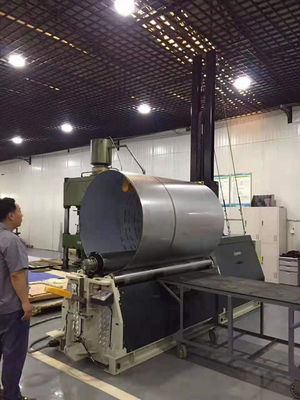

- Con la ayuda superior para apoyar la forma cilíndrica doblada.
- Sistema del PLC NC de Siemens
- Con la función de la placa que dobla y arrollando.
